Транзистор KSC5030F-R

Цоколевка транзистора KSC5030F-R

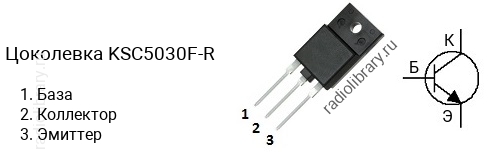

Цоколевка транзистора KSC5030F-R (маркируется как C5030F-R)

Характеристики транзистора KSC5030F-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 800 В
  • Напряжение коллектор-база, не более: 1100 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 6 А
  • Рассеиваемая мощность коллектора, не более: 60 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10 до 20
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии KSC5030F делятся на несколько групп по коэффициенту усиления. Транзистор KSC5030F-R имеет коэффициент усиления в диапазоне от 10 до 20, KSC5030F-O - в диапазоне от 15 до 30, KSC5030F-Y - в диапазоне от 20 до 40.

Маркировка

Обозначение на корпусе транзистора KSC5030F-R часто наносится без первой цифры и буквы, т.е. маркируется как "C5030F-R".

Аналоги

Транзистор KSC5030F-R можно заменить на 2SC5250, 2SC5251, 2SC5252
