Транзистор KSC5024-O

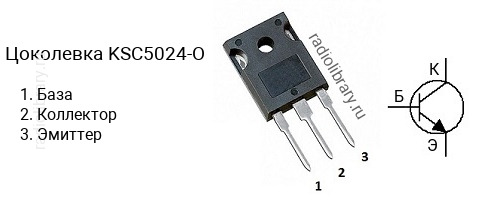

Цоколевка транзистора KSC5024-O

Цоколевка транзистора KSC5024-O (маркируется как C5024-O)

Характеристики транзистора KSC5024-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 500 В
  • Напряжение коллектор-база, не более: 800 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 90 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 50
  • Граничная частота коэффициента передачи тока: 18 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии KSC5024 делятся на несколько групп по коэффициенту усиления. Транзистор KSC5024-N имеет коэффициент усиления в диапазоне от 15 до 30, KSC5024-R - в диапазоне от 20 до 40, KSC5024-O - в диапазоне от 30 до 50.

Маркировка

Обозначение на корпусе транзистора KSC5024-O часто наносится без первой цифры и буквы, т.е. маркируется как "C5024-O".
