Транзистор KSC2690A-Q

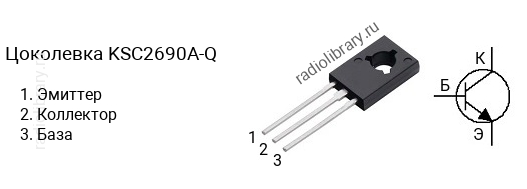

Цоколевка транзистора KSC2690A-Q

Цоколевка транзистора KSC2690A-Q (маркируется как C2690A-Q)

Характеристики транзистора KSC2690A-Q

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.2 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 155 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSC2690A делятся на несколько групп по коэффициенту усиления. Транзистор KSC2690A-R имеет коэффициент усиления в диапазоне от 60 до 120, KSC2690A-Q - в диапазоне от 100 до 200, KSC2690A-P - в диапазоне от 160 до 320, KSC2690A-O - в диапазоне от 100 до 200, KSC2690A-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSC2690A-Q часто наносится без первой цифры и буквы, т.е. маркируется как "C2690A-Q".

Комплементарная пара

Комплементарной парой для KSC2690A-Q является транзистор KSA1220A-Q c p-n-p структурой.

Аналоги

Транзистор KSC2690A-Q можно заменить на 2SC2690A, 2SC2690A-Q, 2SC3117, 2SC3117-R, 2SD669A, 2SD669A-C, KTC2800
