Транзистор KSC2690-R

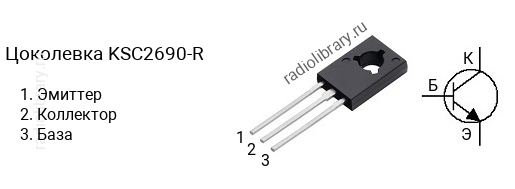

Цоколевка транзистора KSC2690-R

Цоколевка транзистора KSC2690-R (маркируется как C2690-R)

Характеристики транзистора KSC2690-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.2 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 155 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSC2690 делятся на несколько групп по коэффициенту усиления. Транзистор KSC2690-R имеет коэффициент усиления в диапазоне от 60 до 120, KSC2690-Q - в диапазоне от 100 до 200, KSC2690-P - в диапазоне от 160 до 320, KSC2690-O - в диапазоне от 100 до 200, KSC2690-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSC2690-R часто наносится без первой цифры и буквы, т.е. маркируется как "C2690-R".

Комплементарная пара

Комплементарной парой для KSC2690-R является транзистор KSA1220-R c p-n-p структурой.

Аналоги

Транзистор KSC2690-R можно заменить на 2SC2481, 2SC2481-R, 2SC2690, 2SC2690-R, 2SC2690A, 2SC2690A-R, 2SC3621, 2SC3621-R, 2SD669, 2SD669-B, 2SD669A, 2SD669A-B, KSC2690A, KSC2690A-R
