Транзистор KSC1008R

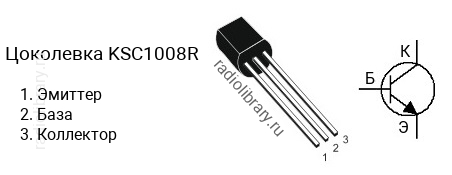

Цоколевка транзистора KSC1008R

Цоколевка транзистора KSC1008R (маркируется как C1008R)

Характеристики транзистора KSC1008R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 8 V
  • Ток коллектора, не более: 0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSC1008 делятся на несколько групп по коэффициенту усиления. Транзистор KSC1008R имеет коэффициент усиления в диапазоне от 40 до 80, KSC1008O - в диапазоне от 70 до 140, KSC1008Y - в диапазоне от 120 до 240, KSC1008G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора KSC1008R часто наносится без первой цифры и буквы, т.е. маркируется как "C1008R".

Комплементарная пара

Комплементарной парой для KSC1008R является транзистор KSA708R c p-n-p структурой.

Аналоги

Транзистор KSC1008R можно заменить на 2SC1008, 2SC1008R, 2SC1009, 2SC1009R, BC538, BC538-6, KSC1009, KSC1009R, ZTX452, ZTX453
