Транзистор KSB744A-R

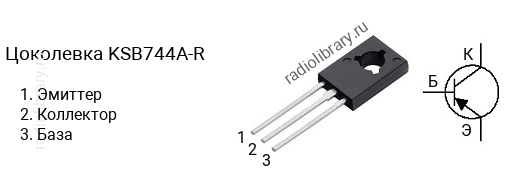

Цоколевка транзистора KSB744A-R

Цоколевка транзистора KSB744A-R

Характеристики транзистора KSB744A-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -70 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 45 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSB744A делятся на несколько групп по коэффициенту усиления. Транзистор KSB744A-R имеет коэффициент усиления в диапазоне от 60 до 120, KSB744A-O - в диапазоне от 100 до 200, KSB744A-Y - в диапазоне от 160 до 320.

Комплементарная пара

Комплементарной парой для KSB744A-R является транзистор KSD794A-R c n-p-n структурой.

Аналоги

Транзистор KSB744A-R можно заменить на 2N4920, 2N4920G, 2SB744A, 2SB744A-R, BD180, BD180G, BD190, BD442, BD442G, BD788, BD788G, BD790, BD792, KSE171, KSE172, MJE171, MJE171G, MJE172, MJE172G, MJE233, MJE234, MJE235, MJE250, MJE251, MJE252, MJE253, MJE253G, MJE254
