Транзистор KSA928A-Y

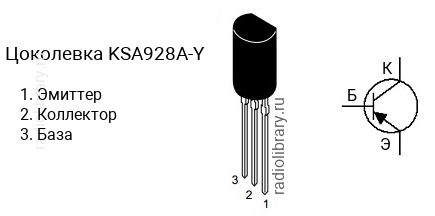

Цоколевка транзистора KSA928A-Y

Цоколевка транзистора KSA928A-Y (маркируется как A928A-Y)

Характеристики транзистора KSA928A-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии KSA928A делятся на несколько групп по коэффициенту усиления. Транзистор KSA928A-O имеет коэффициент усиления в диапазоне от 100 до 200, KSA928A-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSA928A-Y часто наносится без первой цифры и буквы, т.е. маркируется как "A928A-Y".

Комплементарная пара

Комплементарной парой для KSA928A-Y является транзистор KSC2328A-Y c n-p-n структурой.

Аналоги

Транзистор KSA928A-Y можно заменить на 2SA1273, 2SA1273-Y, 2SA1382, 2SA1680, 2SA1761, 2SA928A, 2SA928A-Y, 2SB892, 2SB985, KTA1273, KTA1273Y, KTA1282, KTA1282Y, STB1277, STB1277-Y
