Транзистор KSA1381-F

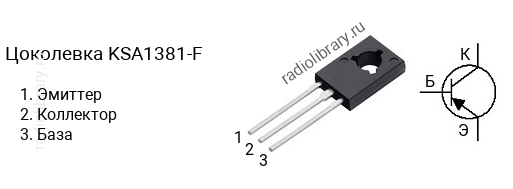

Цоколевка транзистора KSA1381-F

Цоколевка транзистора KSA1381-F (маркируется как A1381-F)

Характеристики транзистора KSA1381-F

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -300 В
  • Напряжение коллектор-база, не более: -300 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 7 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSA1381 делятся на несколько групп по коэффициенту усиления. Транзистор KSA1381-C имеет коэффициент усиления в диапазоне от 40 до 80, KSA1381-D - в диапазоне от 60 до 120, KSA1381-E - в диапазоне от 100 до 200, KSA1381-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSA1381-F часто наносится без первой цифры и буквы, т.е. маркируется как "A1381-F".

Комплементарная пара

Комплементарной парой для KSA1381-F является транзистор KSC3503-F c n-p-n структурой.

Аналоги

Транзистор KSA1381-F можно заменить на 2SA1353, 2SA1353-F, 2SA1381, 2SA1381-F
