Транзистор KSA1156Y

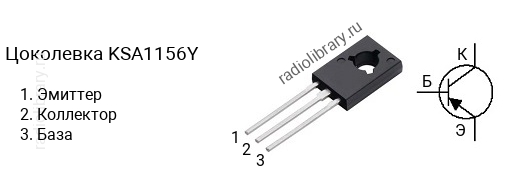

Цоколевка транзистора KSA1156Y

Цоколевка транзистора KSA1156Y (маркируется как A1156Y)

Характеристики транзистора KSA1156Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -400 В
  • Напряжение коллектор-база, не более: -400 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSA1156 делятся на несколько групп по коэффициенту усиления. Транзистор KSA1156N имеет коэффициент усиления в диапазоне от 30 до 60, KSA1156R - в диапазоне от 40 до 80, KSA1156O - в диапазоне от 60 до 120, KSA1156Y - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора KSA1156Y часто наносится без первой цифры и буквы, т.е. маркируется как "A1156Y".

Аналоги

Транзистор KSA1156Y можно заменить на 2SA1156, 2SA1156K, KTA1703, KTA1703-Y
