Транзистор KN2907S

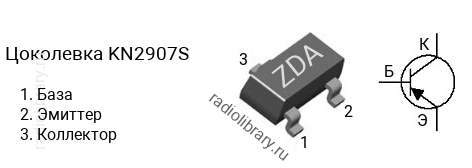

Цоколевка транзистора KN2907S

Цоколевка транзистора KN2907S (маркировка ZDA)

Характеристики транзистора KN2907S

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: SOT-23

Маркировка

Маркируется SMD-транзистор KN2907S кодом "ZDA".

Комплементарная пара

Комплементарной парой для KN2907S является транзистор KN2222S c n-p-n структурой.

Аналоги

Транзистор KN2907S можно заменить на BCW68, FMMT2907, FMMT2907A, FMMT2907AR, FMMT2907R, FMMT555, FMMT591, FMMT591Q, KN2907AS, KST2907A, KTN2907AS, KTN2907S, MMBT2907, MMBT2907A, MMBT4354, MMBT4355, PBHV9115T, PMBT2907, PMBT2907A, PMST2907, PMST2907A
