Транзистор FJP13009H1

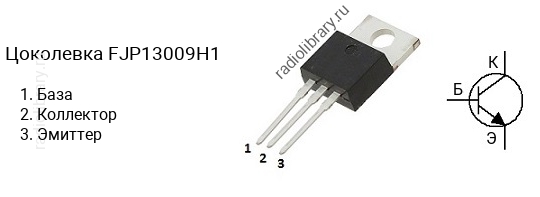

Цоколевка транзистора FJP13009H1

Цоколевка транзистора FJP13009H1

Характеристики транзистора FJP13009H1

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 400 В
  • Напряжение коллектор-база, не более: 700 В
  • Напряжение эмиттер-база, не более: 9 V
  • Ток коллектора, не более: 12 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 8 до 17
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии FJP13009 делятся на несколько групп по коэффициенту усиления. Транзистор FJP13009H1 имеет коэффициент усиления в диапазоне от 8 до 17, FJP13009H2 - в диапазоне от 15 до 28.

Аналоги

Транзистор FJP13009H1 можно заменить на KSE13009, KSE13009H1, MJE13009, MJE13009G
