Транзистор BCP55

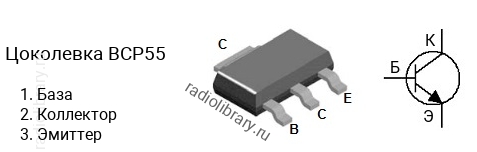

Цоколевка транзистора BCP55

Цоколевка транзистора BCP55

Характеристики транзистора BCP55

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 1.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 250
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-223

Комплементарная пара

Комплементарной парой для BCP55 является транзистор BCP52 c p-n-p структурой.

Аналоги

Транзистор BCP55 можно заменить на BCP56, BDP951, BDP953, BDP955
