Транзистор BDP953

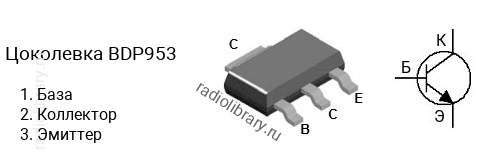

Цоколевка транзистора BDP953

Цоколевка транзистора BDP953

Характеристики транзистора BDP953

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 100 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 475
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-223

Комплементарная пара

Комплементарной парой для BDP953 является транзистор BDP954 c p-n-p структурой.

Аналоги

Транзистор BDP953 можно заменить на BDP955
