Транзистор BC818-25

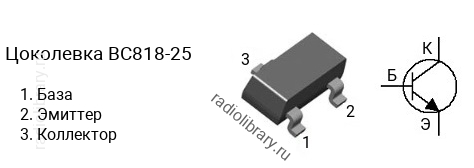

Цоколевка транзистора BC818-25

Цоколевка транзистора BC818-25

Характеристики транзистора BC818-25

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 400
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC818 делятся на несколько групп по коэффициенту усиления. Транзистор BC818-16 имеет коэффициент усиления в диапазоне от 100 до 250, BC818-25 - в диапазоне от 160 до 400, BC818-40 - в диапазоне от 250 до 600.

Комплементарная пара

Комплементарной парой для BC818-25 является транзистор BC808-25 c p-n-p структурой.

Аналоги

Транзистор BC818-25 можно заменить на 2SC2859, BC817, BC817-25, BCW65, BCW65B, BCW66, BCW66G, BCX19, BCX20, FMMT619, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, KST05, KST06, KST42, KST43, KTC3876, KTC3876S, MMBT100, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06
