Транзистор BC461-6

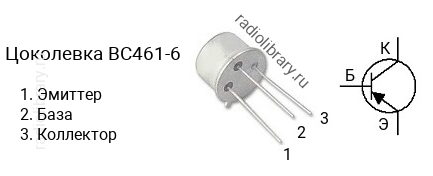

Цоколевка транзистора BC461-6

Цоколевка транзистора BC461-6

Характеристики транзистора BC461-6

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -75 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 115 до 250
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-39

Классификация по hFE

Транзисторы серии BC461 делятся на несколько групп по коэффициенту усиления. Транзистор BC461-4 имеет коэффициент усиления в диапазоне от 40 до 70, BC461-5 - в диапазоне от 60 до 130, BC461-6 - в диапазоне от 115 до 250.

Комплементарная пара

Комплементарной парой для BC461-6 является транзистор BC441-6 c n-p-n структурой.

Аналоги

Транзистор BC461-6 можно заменить на 2N3635, 2N3637, 2N5323
