Транзистор BC378-6

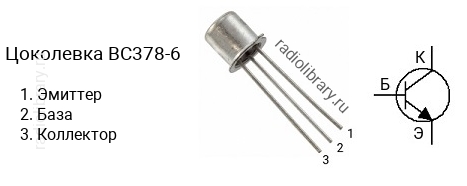

Цоколевка транзистора BC378-6

Цоколевка транзистора BC378-6

Характеристики транзистора BC378-6

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1.2 А
  • Рассеиваемая мощность коллектора, не более: 0.375 Вт
  • Коэффициент усиления транзистора по току (hfe): от 75 до 150
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: TO-18

Классификация по hFE

Транзисторы серии BC378 делятся на несколько групп по коэффициенту усиления. Транзистор BC378-6 имеет коэффициент усиления в диапазоне от 75 до 150, BC378-7 - в диапазоне от 125 до 260.

Комплементарная пара

Комплементарной парой для BC378-6 является транзистор BC298-6 c p-n-p структурой.

Аналоги

Транзистор BC378-6 можно заменить на BC377, BC377-6
