Транзистор BC298-7

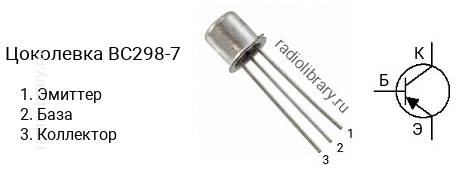

Цоколевка транзистора BC298-7

Цоколевка транзистора BC298-7

Характеристики транзистора BC298-7

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.375 Вт
  • Коэффициент усиления транзистора по току (hfe): от 125 до 260
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-18

Классификация по hFE

Транзисторы серии BC298 делятся на несколько групп по коэффициенту усиления. Транзистор BC298-6 имеет коэффициент усиления в диапазоне от 75 до 150, BC298-7 - в диапазоне от 125 до 260.

Комплементарная пара

Комплементарной парой для BC298-7 является транзистор BC378-7 c n-p-n структурой.

Аналоги

Транзистор BC298-7 можно заменить на BC297, BC297-7
