Транзистор BC239

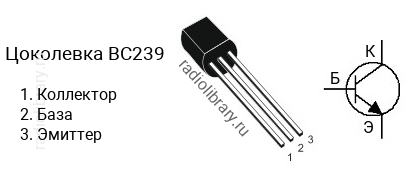

Цоколевка транзистора BC239

Цоколевка транзистора BC239

Характеристики транзистора BC239

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC239 делятся на несколько групп по коэффициенту усиления. Транзистор BC239A имеет коэффициент усиления в диапазоне от 120 до 220, BC239B - в диапазоне от 180 до 460, BC239C - в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC239 является транзистор BC309 c p-n-p структурой.

Аналоги

Транзистор BC239 можно заменить на BC183, BC237, BC238, BC546, BC547, BC548, BC549, BC550
