Транзистор BC177A

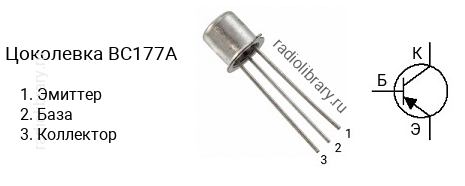

Цоколевка транзистора BC177A

Цоколевка транзистора BC177A

Характеристики транзистора BC177A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 125 до 260
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-18

Классификация по hFE

Транзисторы серии BC177 делятся на несколько групп по коэффициенту усиления. Транзистор BC177A имеет коэффициент усиления в диапазоне от 125 до 260, BC177B - в диапазоне от 240 до 500.

Комплементарная пара

Комплементарной парой для BC177A является транзистор BC107A c n-p-n структурой.

Аналоги

Транзистор BC177A можно заменить на 2N2907A, 2N3251A, 2N3496, 2N3497, BC297, BC297-7, BC393, NTE159M
