Транзистор BC169C

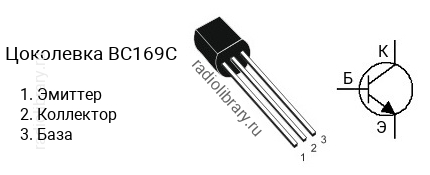

Цоколевка транзистора BC169C

Цоколевка транзистора BC169C

Характеристики транзистора BC169C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 420 до 800
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC169 делятся на несколько групп по коэффициенту усиления. Транзистор BC169A имеет коэффициент усиления в диапазоне от 110 до 220, BC169B - в диапазоне от 200 до 450, BC169C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC169C является транзистор BC259C c p-n-p структурой.

Аналоги

Транзистор BC169C можно заменить на 2SC1570, 2SC1571, 2SC1842, 2SC1842E, 2SC1843, 2SC1843E, 2SC1844, 2SC1844E, 2SC2396, 2SC2396-E, 2SC2543, 2SC2543-E, 2SC2544, 2SC2544-E, 2SC2545, 2SC2545-E, 2SC2545E, 2SC2546, 2SC2546-E, 2SC2546E, 2SC2547, 2SC2547-E, 2SC2547E, 2SC3245, 2SC3245-G, 2SC3245A, 2SC3246, 2SC3246-G, 2SC3331, 2SC3331-V, 2SD789, 2SD789-E, BC167, BC167C, BC168, BC168C, BC182LB, BC184L, BC184LC, KTC1006, KTC2874, KTC2874-B, NTE199
