Транзистор BC169

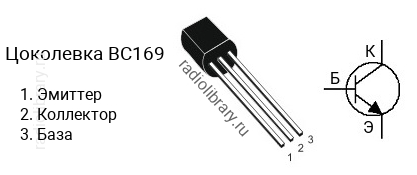

Цоколевка транзистора BC169

Цоколевка транзистора BC169

Характеристики транзистора BC169

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 110 до 800
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC169 делятся на несколько групп по коэффициенту усиления. Транзистор BC169A имеет коэффициент усиления в диапазоне от 110 до 220, BC169B - в диапазоне от 200 до 450, BC169C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC169 является транзистор BC259 c p-n-p структурой.

Аналоги

Транзистор BC169 можно заменить на 2SC3331, 2SD789, BC167, BC168, BC182LB, KTC1006
