Транзистор 2SD843-O

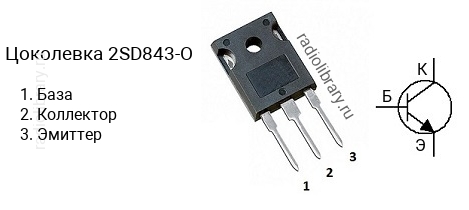

Цоколевка транзистора 2SD843-O

Цоколевка транзистора 2SD843-O (маркируется как D843-O)

Характеристики транзистора 2SD843-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 7 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 10 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SD843 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD843-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SD843-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SD843-O часто наносится без первой цифры и буквы, т.е. маркируется как "D843-O".

Комплементарная пара

Комплементарной парой для 2SD843-O является транзистор 2SB753-O c p-n-p структурой.

Аналоги

Транзистор 2SD843-O можно заменить на 2SC2555, 2SC2563, 2SC2578, 2SC2579, 2SC2580, 2SC2581, 2SC2625, 2SC2706, 2SC2837, 2SC2837-P, 2SC3181, 2SC3181-O, 2SC3181N, 2SC3181N-O, 2SC3182, 2SC3182-O, 2SC3263, 2SC3263-Y, 2SC3280, 2SC3281, 2SC3284, 2SC3284-P, 2SC3284P, 2SC3306, 2SC3320, 2SC3519, 2SC3519-P, 2SC3519A, 2SC3519A-O, 2SC3519A-P, 2SC3519A-Y, 2SC3797, 2SC3835, 2SC3854, 2SC3854-P, 2SC3855, 2SC3855-P, 2SC3856-P, 2SC3886, 2SC3886A, 2SC3907, 2SC4467, 2SC4467-P, 2SC4468, 2SC4468-P, 2SC4689, 2SC4690, 2SC5197, 2SC5198, 2SC5199, 2SC5200, 2SC5200N, 2SC5242, 2SC5358, 2SC5948, 2SC5949, 2SC6011, 2SC6011-P, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SC6145, 2SC6145-Y, 2SC6145A, 2SC6145A-Y, 2SD1046, 2SD1047, 2SD1148, 2SD1288, 2SD1289, 2SD1313, 2SD1717, 2SD1718, 2SD2052, 2SD2053, 2SD712, 2SD731, 2SD998, BD245C, BD249C, BD745C, BDV95, FJA4310, FJA4310O, FJA4313, FJL4315, KTC5200, KTC5200A, KTC5242, KTC5242A, KTD1047, KTD1047B, KTD718, KTD718B, KTD998, MAG6333, MAG6333B, MG6330, MG6330-R, MG6331, MG6331-R, MJH16006, MJH16008, NTE2328, TIP35CA
