Транзистор 2SD401A-M

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 150 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 5 МГц

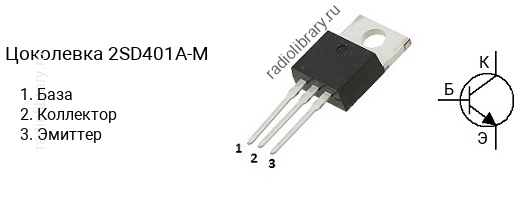

• Корпус: TO-220

Транзисторы серии 2SD401A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD401A-M имеет коэффициент усиления в диапазоне от 40 до 80, 2SD401A-L - в диапазоне от 60 до 120, 2SD401A-K - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SD401A-M часто наносится без первой цифры и буквы, т.е. маркируется как "D401A-M".Комплементарной парой для 2SD401A-M является транзистор 2SB546A-M c p-n-p структурой.Транзистор 2SD401A-M можно заменить на 2SC2333, 2SC2333K, 2SC2335, 2SC2335-K, 2SC2335K, 2SC2898, 2SC3055, 2SC3310, 2SC3795, 2SC3795A, 2SC3866, 2SC4242, 2SC5241, 2SC5353, 2SD401, 2SD401-R, 2SD402, 2SD610, 2SD610-S, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, KSC2333, KSC2333-Y, KSC2335, KSC2335-Y, MJE13070, MJE13071, MJE16002, MJE16004, MJE8502, MJE8503, TIP41F, TIP42F
