Транзистор 2SD2137A-Q

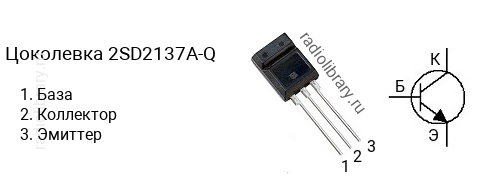

Цоколевка транзистора 2SD2137A-Q

Цоколевка транзистора 2SD2137A-Q (маркируется как D2137A-Q)

Характеристики транзистора 2SD2137A-Q

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 150
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: MT-4

Классификация по hFE

Транзисторы серии 2SD2137A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD2137A-Q имеет коэффициент усиления в диапазоне от 70 до 150, 2SD2137A-P - в диапазоне от 120 до 250.

Маркировка

Обозначение на корпусе транзистора 2SD2137A-Q часто наносится без первой цифры и буквы, т.е. маркируется как "D2137A-Q".

Комплементарная пара

Комплементарной парой для 2SD2137A-Q является транзистор 2SB1417A-Q c p-n-p структурой.
