Транзистор 2SD1692-L

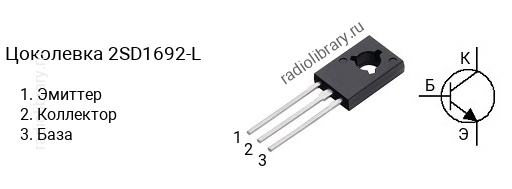

Цоколевка транзистора 2SD1692-L

Цоколевка транзистора 2SD1692-L (маркируется как D1692-L)

Характеристики транзистора 2SD1692-L

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 100 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 8 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 4000 до 10000
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SD1692 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1692-M имеет коэффициент усиления в диапазоне от 2000 до 5000, 2SD1692-L - в диапазоне от 4000 до 10000, 2SD1692-K - в диапазоне от 8000 до 20000.

Маркировка

Обозначение на корпусе транзистора 2SD1692-L часто наносится без первой цифры и буквы, т.е. маркируется как "D1692-L".

Аналоги

Транзистор 2SD1692-L можно заменить на KSD1692, KSD1692-Y
