Транзистор 2SD1347S

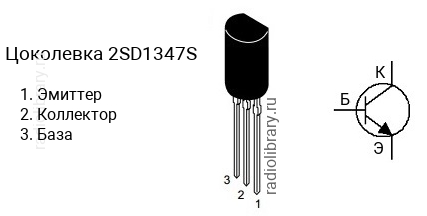

Цоколевка транзистора 2SD1347S

Цоколевка транзистора 2SD1347S (маркируется как D1347S)

Характеристики транзистора 2SD1347S

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 140 до 280
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SD1347 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1347R имеет коэффициент усиления в диапазоне от 100 до 200, 2SD1347S - в диапазоне от 140 до 280, 2SD1347T - в диапазоне от 200 до 400, 2SD1347U - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SD1347S часто наносится без первой цифры и буквы, т.е. маркируется как "D1347S".

Комплементарная пара

Комплементарной парой для 2SD1347S является транзистор 2SB985S c p-n-p структурой.

Аналоги

Транзистор 2SD1347S можно заменить на 2SC4604
