Транзистор 2SC512-R

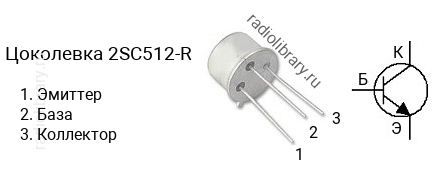

Цоколевка транзистора 2SC512-R

Цоколевка транзистора 2SC512-R (маркируется как C512-R)

Характеристики транзистора 2SC512-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 90
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SC512 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC512-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SC512-O - в диапазоне от 50 до 150.

Маркировка

Обозначение на корпусе транзистора 2SC512-R часто наносится без первой цифры и буквы, т.е. маркируется как "C512-R".

Комплементарная пара

Комплементарной парой для 2SC512-R является транзистор 2SA512-R c p-n-p структурой.

Аналоги

Транзистор 2SC512-R можно заменить на 2N5320, 2N5338, 2SC510, 2SC510-R
