Транзистор 2SC5101-Y

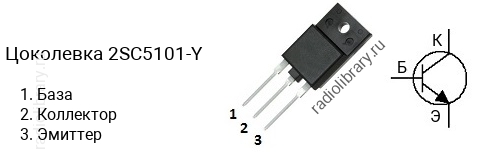

Цоколевка транзистора 2SC5101-Y

Цоколевка транзистора 2SC5101-Y (маркируется как C5101-Y)

Характеристики транзистора 2SC5101-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 140 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 180
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SC5101 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC5101-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC5101-P - в диапазоне от 70 до 140, 2SC5101-Y - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC5101-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C5101-Y".

Аналоги

Транзистор 2SC5101-Y можно заменить на FJAF4310, FJAF4310Y
