Транзистор 2SC505-R

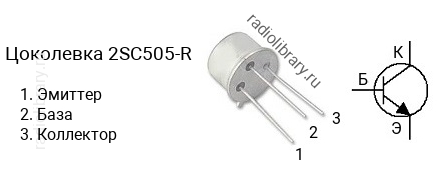

Цоколевка транзистора 2SC505-R

Цоколевка транзистора 2SC505-R (маркируется как C505-R)

Характеристики транзистора 2SC505-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 3 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 0.6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SC505 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC505-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC505-O - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SC505-R часто наносится без первой цифры и буквы, т.е. маркируется как "C505-R".

Аналоги

Транзистор 2SC505-R можно заменить на 2N3439, NTE396
