Транзистор 2SC3790-C

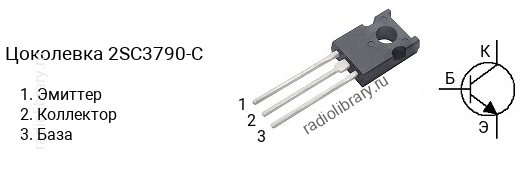

Цоколевка транзистора 2SC3790-C

Цоколевка транзистора 2SC3790-C (маркируется как C3790-C)

Характеристики транзистора 2SC3790-C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 7 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3790 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3790-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3790-D - в диапазоне от 60 до 120, 2SC3790-E - в диапазоне от 100 до 200, 2SC3790-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3790-C часто наносится без первой цифры и буквы, т.е. маркируется как "C3790-C".

Комплементарная пара

Комплементарной парой для 2SC3790-C является транзистор 2SA1480-C c p-n-p структурой.

Аналоги

Транзистор 2SC3790-C можно заменить на 2SC3789, 2SC3789-C
