Транзистор 2SC3782-F

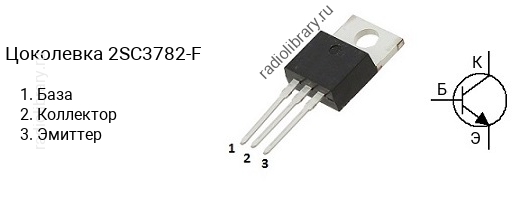

Цоколевка транзистора 2SC3782-F

Цоколевка транзистора 2SC3782-F (маркируется как C3782-F)

Характеристики транзистора 2SC3782-F

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 200 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 4 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 400 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC3782 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3782-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3782-D - в диапазоне от 60 до 120, 2SC3782-E - в диапазоне от 100 до 200, 2SC3782-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3782-F часто наносится без первой цифры и буквы, т.е. маркируется как "C3782-F".

Комплементарная пара

Комплементарной парой для 2SC3782-F является транзистор 2SA1476-F c p-n-p структурой.

Аналоги

Транзистор 2SC3782-F можно заменить на 2SC2336A, 2SC2336A-P, 2SC2336B, 2SC2336B-P, 2SC2898, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC4242, 2SC4382, 2SC4793, 2SC5241, 2SC5353, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, MJE13070, MJE13071, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, TIP150, TIP151, TIP152
