Транзистор 2SC3421-O

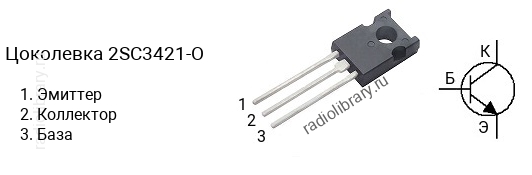

Цоколевка транзистора 2SC3421-O

Цоколевка транзистора 2SC3421-O (маркируется как C3421-O)

Характеристики транзистора 2SC3421-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 160
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3421 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3421-O имеет коэффициент усиления в диапазоне от 80 до 160, 2SC3421-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC3421-O часто наносится без первой цифры и буквы, т.е. маркируется как "C3421-O".

Комплементарная пара

Комплементарной парой для 2SC3421-O является транзистор 2SA1358-O c p-n-p структурой.
