Транзистор 2SC3420-GL

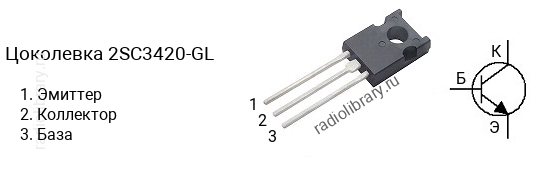

Цоколевка транзистора 2SC3420-GL

Цоколевка транзистора 2SC3420-GL (маркируется как C3420-GL)

Характеристики транзистора 2SC3420-GL

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 8 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3420 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3420-Y имеет коэффициент усиления в диапазоне от 140 до 240, 2SC3420-BL - в диапазоне от 300 до 600, 2SC3420-GL - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC3420-GL часто наносится без первой цифры и буквы, т.е. маркируется как "C3420-GL".
