Транзистор 2SC3206-Y

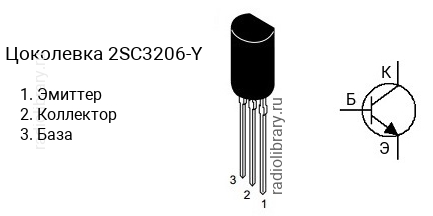

Цоколевка транзистора 2SC3206-Y

Цоколевка транзистора 2SC3206-Y (маркируется как C3206-Y)

Характеристики транзистора 2SC3206-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3206 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3206-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3206-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC3206-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C3206-Y".

Аналоги

Транзистор 2SC3206-Y можно заменить на 2SC2229, 2SC2229-Y, 2SC2230, 2SC2230-Y, 2SC2230A, 2SC2230A-Y, 2SC3467, 2SC3468, 2SC5201, KSC1506, KSC1506-Y, KSC2310, KSC2310-Y, KSC2330, KSC2330Y, KTC3206, KTC3206Y
