Транзистор 2SC3201-BL

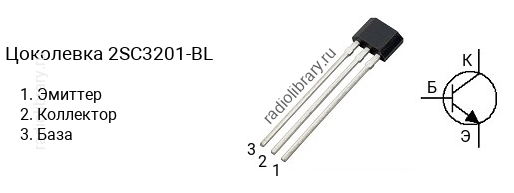

Цоколевка транзистора 2SC3201-BL

Цоколевка транзистора 2SC3201-BL (маркируется как C3201-BL)

Характеристики транзистора 2SC3201-BL

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 350 до 700
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC3201 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3201-GR имеет коэффициент усиления в диапазоне от 200 до 400, 2SC3201-BL - в диапазоне от 350 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC3201-BL часто наносится без первой цифры и буквы, т.е. маркируется как "C3201-BL".

Комплементарная пара

Комплементарной парой для 2SC3201-BL является транзистор 2SA1269-BL c p-n-p структурой.

Аналоги

Транзистор 2SC3201-BL можно заменить на 2SC2459, 2SC2459-BL
