Транзистор 2SC3116-T

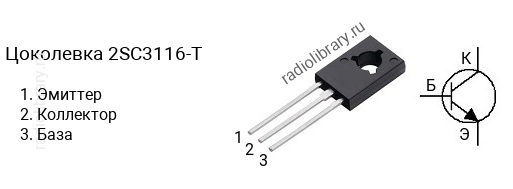

Цоколевка транзистора 2SC3116-T

Цоколевка транзистора 2SC3116-T (маркируется как C3116-T)

Характеристики транзистора 2SC3116-T

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 180 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.7 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC3116 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3116-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC3116-S - в диапазоне от 140 до 280, 2SC3116-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC3116-T часто наносится без первой цифры и буквы, т.е. маркируется как "C3116-T".

Комплементарная пара

Комплементарной парой для 2SC3116-T является транзистор 2SA1248-T c p-n-p структурой.

Аналоги

Транзистор 2SC3116-T можно заменить на 2SC3117, 2SC3117-T
