Транзистор 2SC2873-Y

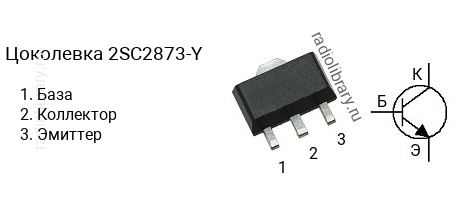

Цоколевка транзистора 2SC2873-Y

Цоколевка транзистора 2SC2873-Y (маркируется как C2873-Y)

Характеристики транзистора 2SC2873-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 2 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-89

Классификация по hFE

Транзисторы серии 2SC2873 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2873-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC2873-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC2873-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C2873-Y".

Комплементарная пара

Комплементарной парой для 2SC2873-Y является транзистор 2SA1213-Y c p-n-p структурой.
