Транзистор 2SC2786-LF

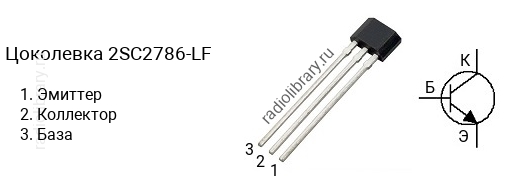

Цоколевка транзистора 2SC2786-LF

Цоколевка транзистора 2SC2786-LF (маркируется как C2786-LF)

Характеристики транзистора 2SC2786-LF

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 4 V
  • Ток коллектора, не более: 0.02 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 600 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC2786 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2786-MF имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2786-LF - в диапазоне от 60 до 120, 2SC2786-KF - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC2786-LF часто наносится без первой цифры и буквы, т.е. маркируется как "C2786-LF".
