Транзистор 2SC2784-U

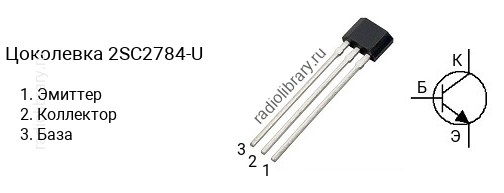

Цоколевка транзистора 2SC2784-U

Цоколевка транзистора 2SC2784-U (маркируется как C2784-U)

Характеристики транзистора 2SC2784-U

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 600 до 1200
  • Граничная частота коэффициента передачи тока: 110 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC2784 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2784-P имеет коэффициент усиления в диапазоне от 200 до 400, 2SC2784-F - в диапазоне от 300 до 600, 2SC2784-E - в диапазоне от 400 до 800, 2SC2784-U - в диапазоне от 600 до 1200.

Маркировка

Обозначение на корпусе транзистора 2SC2784-U часто наносится без первой цифры и буквы, т.е. маркируется как "C2784-U".
