Транзистор 2SC2712-BL

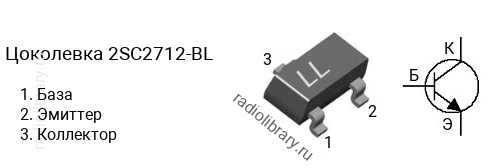

Цоколевка транзистора 2SC2712-BL

Цоколевка транзистора 2SC2712-BL (маркировка LL)

Характеристики транзистора 2SC2712-BL

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 350 до 700
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC2712 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2712-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC2712-Y - в диапазоне от 120 до 240, 2SC2712-GR - в диапазоне от 200 до 400, 2SC2712-BL - в диапазоне от 350 до 700.

Маркировка

Маркируется SMD-транзистор 2SC2712-BL кодом "LL".

Аналоги

Транзистор 2SC2712-BL можно заменить на 2SC4738, 2SC4738-BL, FMMT459, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KST05, KST06, KST42, KST43, KTC3875, KTC3875BL, KTC3875S, KTC3875S-BL, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06, PMBTA45
