Транзистор 2SC2681

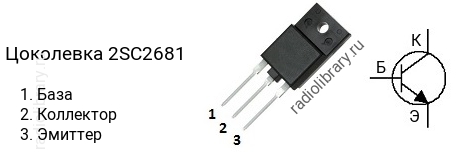

Цоколевка транзистора 2SC2681

Цоколевка транзистора 2SC2681 (маркируется как C2681)

Характеристики транзистора 2SC2681

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 115 В
  • Напряжение коллектор-база, не более: 115 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 200
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SC2681 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2681-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2681-Q - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SC2681 часто наносится без первой цифры и буквы, т.е. маркируется как "C2681".

Комплементарная пара

Комплементарной парой для 2SC2681 является транзистор 2SA1141 c p-n-p структурой.

Аналоги

Транзистор 2SC2681 можно заменить на 2SD1716
