Транзистор 2SC2631-T

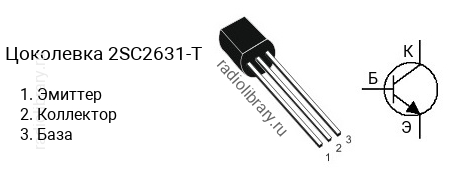

Цоколевка транзистора 2SC2631-T

Цоколевка транзистора 2SC2631-T (маркируется как C2631-T)

Характеристики транзистора 2SC2631-T

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 55 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 360 до 700
  • Граничная частота коэффициента передачи тока: 160 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2631 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2631-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SC2631-S - в диапазоне от 185 до 330, 2SC2634 - в диапазоне от 180 до 700, 2SC2634-R - в диапазоне от 180 до 360, 2SC2634-S - в диапазоне от 260 до 520, 2SC2634-T - в диапазоне от 360 до 700, 2SC2631-T - в диапазоне от 360 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC2631-T часто наносится без первой цифры и буквы, т.е. маркируется как "C2631-T".

Аналоги

Транзистор 2SC2631-T можно заменить на 2SC1844, 2SC2240, 2SC2240-BL, 2SC2396, 2SC2543, 2SC2544, 2SC2545, 2SC2546, 2SC2547, 2SC3200, 2SC3200-BL, 2SC3245, 2SC3245A, 2SC3329, 2SC3329-BL, KTC1006, KTC3200, KTC3200BL
