Транзистор 2SC2383O

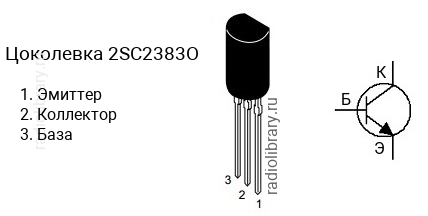

Цоколевка транзистора 2SC2383O

Цоколевка транзистора 2SC2383O (маркируется как C2383O)

Характеристики транзистора 2SC2383O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2383 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2383R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2383O - в диапазоне от 100 до 200, 2SC2383-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2383O часто наносится без первой цифры и буквы, т.е. маркируется как "C2383O".

Комплементарная пара

Комплементарной парой для 2SC2383O является транзистор 2SA1013O c p-n-p структурой.

Аналоги

Транзистор 2SC2383O можно заменить на 2SC3228, 2SC3228-O, KSC2383, KSC2383O, KTC3228, KTC3228O
