Транзистор 2SC2274K-D

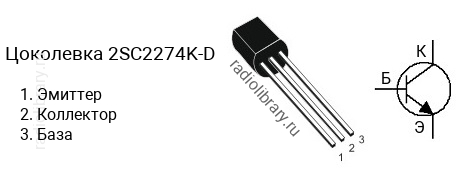

Цоколевка транзистора 2SC2274K-D

Цоколевка транзистора 2SC2274K-D (маркируется как C2274K-D)

Характеристики транзистора 2SC2274K-D

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2274K делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2274K-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2274K-E - в диапазоне от 100 до 200, 2SC2274K-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2274K-D часто наносится без первой цифры и буквы, т.е. маркируется как "C2274K-D".

Комплементарная пара

Комплементарной парой для 2SC2274K-D является транзистор 2SA984K-D c p-n-p структурой.

Аналоги

Транзистор 2SC2274K-D можно заменить на 2N6517C, 2SC2383, 2SC2383R, 2SC3228, 2SC3228-R, 2SC3244, 2SD438, 2SD438-D, 2SD667, 2SD667A, 2SD667AB, 2SD667B, KSC1009C, KSC2383, KSC2383R, KTC3228, KTC3228R
