Транзистор 2SC2238AO

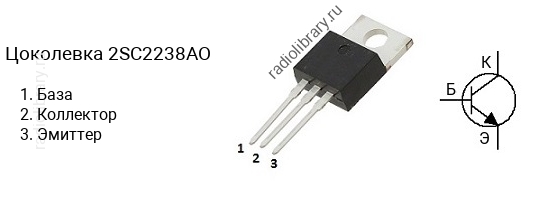

Цоколевка транзистора 2SC2238AO

Цоколевка транзистора 2SC2238AO (маркируется как C2238AO)

Характеристики транзистора 2SC2238AO

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 180 В
  • Напряжение коллектор-база, не более: 180 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC2238A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2238AO имеет коэффициент усиления в диапазоне от 70 до 140, 2SC2238AY - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC2238AO часто наносится без первой цифры и буквы, т.е. маркируется как "C2238AO".

Комплементарная пара

Комплементарной парой для 2SC2238AO является транзистор 2SA968AO c p-n-p структурой.

Аналоги

Транзистор 2SC2238AO можно заменить на 2SC2238B, 2SC2238BO, 2SC2336, 2SC2336A, 2SC2336B, 2SC2898, 2SC3298A, 2SC3298A-O, 2SC3298B, 2SC3298B-O, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC4242, 2SC4382, 2SC4883A, 2SC5241, 2SC5353, 2SD1264A, 2SD1264A-Q, 2SD610, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, FJP5200, FJPF5200, KTC2238A, KTC2238AO, KTC4370A, KTC4370AO, KTD2061, KTD2061O, MJE13070, MJE13071, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503
