Транзистор 2SC2230A-GR

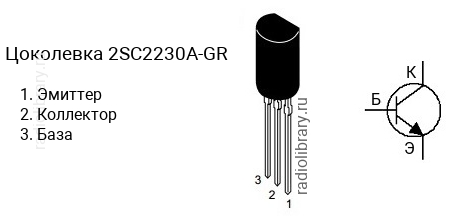

Цоколевка транзистора 2SC2230A-GR

Цоколевка транзистора 2SC2230A-GR (маркируется как C2230A-GR)

Характеристики транзистора 2SC2230A-GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 180 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2230A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2230A-Y имеет коэффициент усиления в диапазоне от 120 до 240, 2SC2230A-GR - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC2230A-GR часто наносится без первой цифры и буквы, т.е. маркируется как "C2230A-GR".

Аналоги

Транзистор 2SC2230A-GR можно заменить на 2SC3478, 2SC3478-K, 2SC3478A, 2SC3478A-K
