Транзистор 2SC1913A-Q

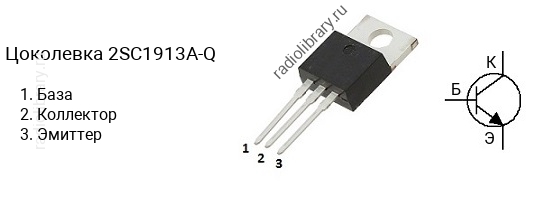

Цоколевка транзистора 2SC1913A-Q

Цоколевка транзистора 2SC1913A-Q (маркируется как C1913A-Q)

Характеристики транзистора 2SC1913A-Q

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 180 В
  • Напряжение коллектор-база, не более: 180 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 155
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SA913A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA913A-P имеет коэффициент усиления в диапазоне от 65 до 110, 2SA913A-Q - в диапазоне от 90 до 155, 2SA913A-R - в диапазоне от 130 до 220, 2SA913A-S - в диапазоне от 185 до 330, 2SC1913A - в диапазоне от 65 до 330, 2SC1913A-P - в диапазоне от 65 до 110, 2SC1913A-Q - в диапазоне от 90 до 155, 2SC1913A-R - в диапазоне от 130 до 220, 2SC1913A-S - в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SC1913A-Q часто наносится без первой цифры и буквы, т.е. маркируется как "C1913A-Q".

Комплементарная пара

Комплементарной парой для 2SC1913A-Q является транзистор 2SA913A-Q c p-n-p структурой.

Аналоги

Транзистор 2SC1913A-Q можно заменить на 2SC2238A, 2SC2238B, 2SC2336, 2SC2336A, 2SC2336B, 2SC2898, 2SC3298A, 2SC3298B, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC3944A, 2SC3944A-Q, 2SC4242, 2SC4382, 2SC4883A, 2SC5241, 2SC5353, 2SD1264A, 2SD610, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, FJP5200, FJP5200O, FJPF5200, FJPF5200O, KTC2238A, KTC4370A, KTD2061, MJE13070, MJE13071, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503
