Транзистор 2SC1775A-F

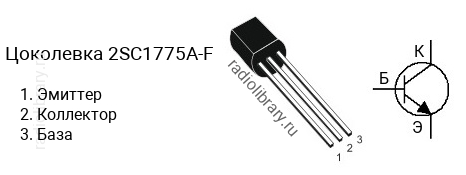

Цоколевка транзистора 2SC1775A-F

Цоколевка транзистора 2SC1775A-F (маркируется как C1775A-F)

Характеристики транзистора 2SC1775A-F

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 600 до 1200
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1775A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1775A-E имеет коэффициент усиления в диапазоне от 400 до 800, 2SC1775A-F - в диапазоне от 600 до 1200.

Маркировка

Обозначение на корпусе транзистора 2SC1775A-F часто наносится без первой цифры и буквы, т.е. маркируется как "C1775A-F".

Аналоги

Транзистор 2SC1775A-F можно заменить на 2SC1841, 2SC1841U, 2SC1845, 2SC1845U, 2SC2544, KSC1845, KSC1845U
