Транзистор 2SC1623-L5

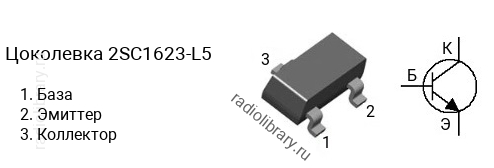

Цоколевка транзистора 2SC1623-L5

Цоколевка транзистора 2SC1623-L5

Характеристики транзистора 2SC1623-L5

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 135 до 270
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC1623 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1623-L4 имеет коэффициент усиления в диапазоне от 90 до 180, 2SC1623-L5 - в диапазоне от 135 до 270, 2SC1623-L6 - в диапазоне от 200 до 400, 2SC1623-L7 - в диапазоне от 300 до 600.

Аналоги

Транзистор 2SC1623-L5 можно заменить на 2SC2412, 2SC2412-Q, 2SC2712, 2SC4738, 2SD602A, BC846, FMMT455, FMMT459, FMMT491, FMMT491Q, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KSC1623, KSC1623-Y, KST05, KST06, KST42, KST43, KTC3875, KTC3875S, MMBT2484, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06, PMBTA42, PMBTA45, STR1550, TMBT3904
