Транзистор 2SC1567A

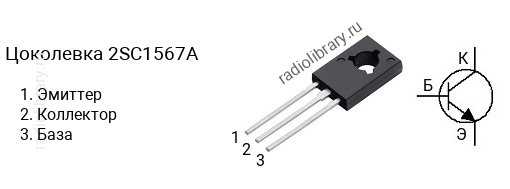

Цоколевка транзистора 2SC1567A

Цоколевка транзистора 2SC1567A (маркируется как C1567A)

Характеристики транзистора 2SC1567A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 1.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 130 до 330
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC1567A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1567A-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SC1567A-S - в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SC1567A часто наносится без первой цифры и буквы, т.е. маркируется как "C1567A".

Комплементарная пара

Комплементарной парой для 2SC1567A является транзистор 2SA794A c p-n-p структурой.

Аналоги

Транзистор 2SC1567A можно заменить на 2SC1565, 2SC1565A, 2SC2899, 2SC3116, 2SC3117, BD127, BD128, BD129, BUX86, BUX87
